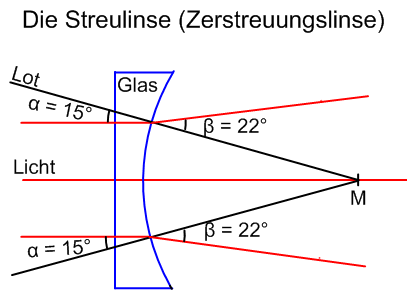

Zeichne zuerst den mittleren Lichtstrahl. Markiere einen Mittelpunkt.

Zeichne dann den Kreisbogen für die Linse mit dem angegebenen Radius, in der Zeichnung oben mit dem Radius 8 cm.

Zeichne dann die gerade Seite der Linse.

Danach werden die parallelen Lichtstrahlen eingezeichnet, im Beispiel oben mit dem Abstand 2 cm.

Jetzt werden die Lote eingezeichnet und die Einafallswinkel gemessen.

Mit dem angegebenen Brechungswinkel kann das gebrochene Licht gezeichnet werden.
